De todos es sabido que en el hueco del casco, además del mismo, poco espacio tenemos. En mi
anterior brico
http://www.xcitingclub.es/viewtopic.php?t=10150
conseguimos tener corriente en el mechero aunque la moto no este en marcha. Pero para
cargar el casco es necesario tener el cargador y no es cuestión de tener cargadores por todos
los sitios, así que lo mejor es eliminar el cargador y tener 5 voltios directamente por un
conector USB.
Para la realización es necesario disponer de los siguientes materiales:
.- conector usb hembra
.- regulador de tensión 7805
.- un trozo de termorretractil
Empecemos por partes.

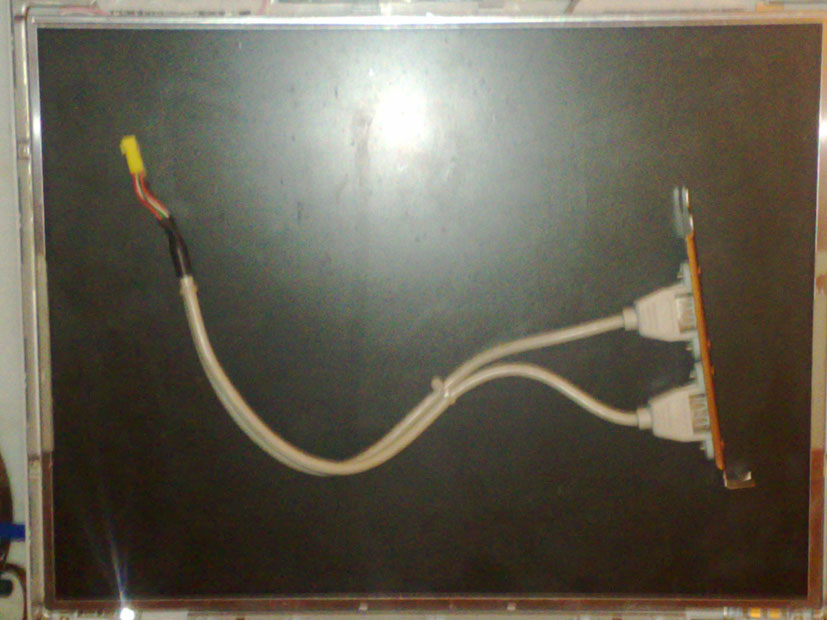

El conector USB lo tenía por casa de ordenadores viejos es el que se ve en la foto. No merece la
pena explicar como se desarma para tener solo uno.
Vale, no tenía otro sitio mas aparente, hice la foto en la pantalla del portátil.
El 7805 lo compré en una tienda de electrónica por menos de 1€.
controlar este dibujo, es importante el patillaje.
El termorretractil también lo compre en la misma tienda. Por si alguno no lo conoce es una
especie de tubo que con el calor encoje y sirve para aislar conexiones.

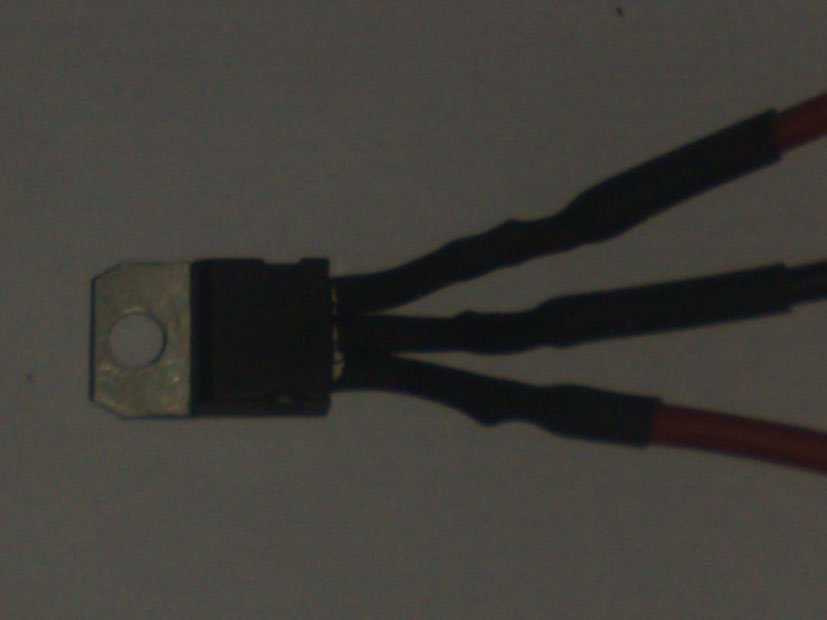

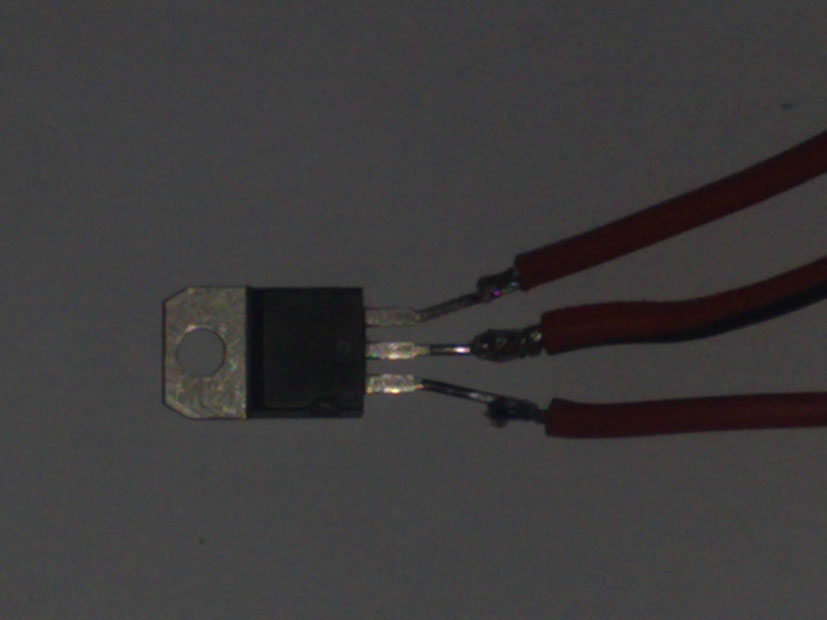

Lo primero es soldarle al 7805 unos trozos de cable
Y ponerle termorretractil en las soldaduras para aislar las patillas y no tener problemas mas
tarde

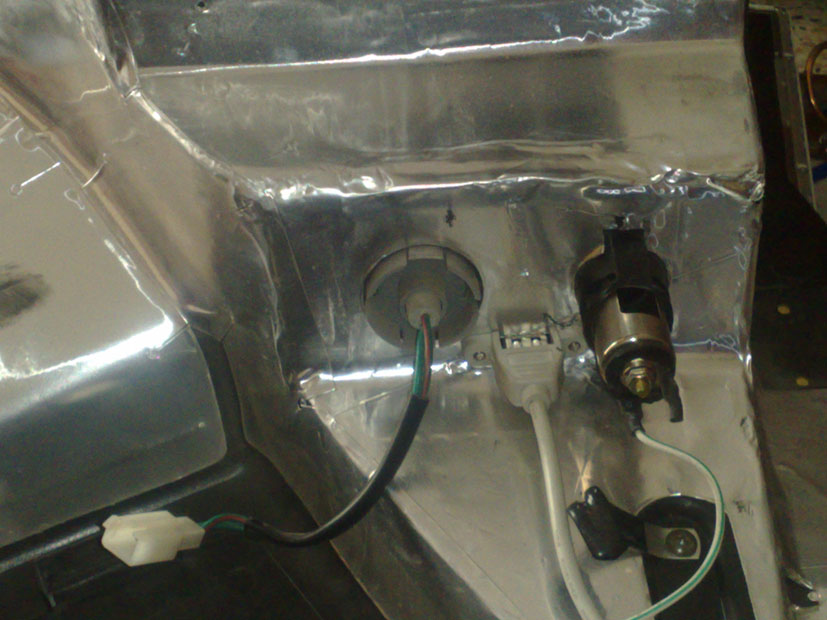

Ahora hay que colocar el USB en el hueco del casco. Yo he elegido ponerlo entre la luz y el
mechero (de donde cogeré la corriente).

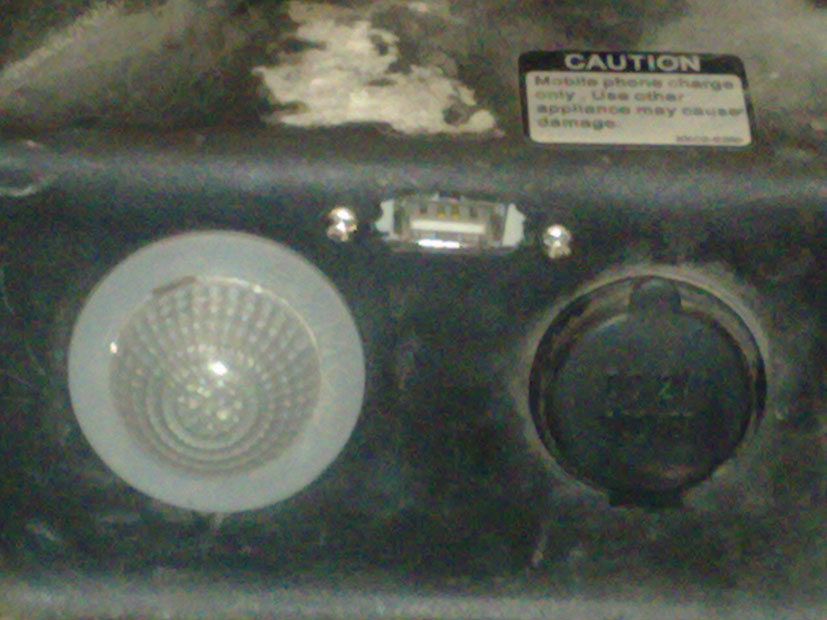

Así me quedó
Vale podría haber sido mas fino, pero el pulso estaba jodido.

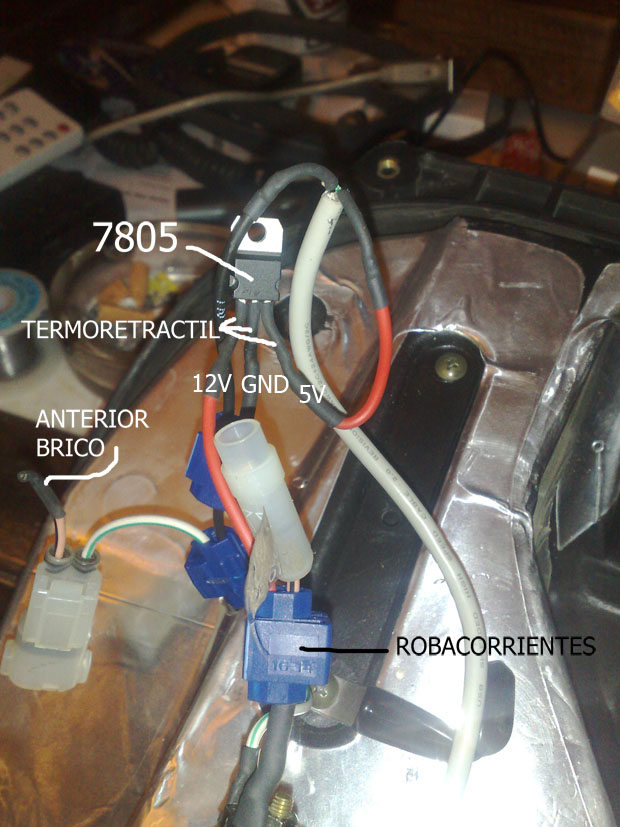

Ahora hay que conectarlo. Como veis en la foto del 7805 las patillas son visto de frente :
Entrada, negativo y salida de 5 voltios. Con la ayuda de robacorrientes hacemos las
conexiones

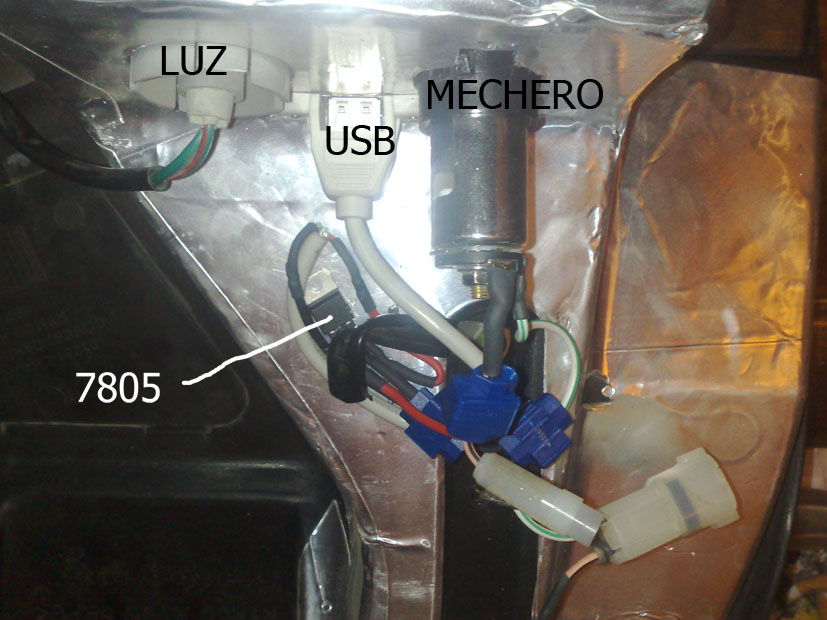

una vez conectado solo queda recoger todo el follón de cables
y volver a montar la moto.
IMPORTANTE:
Este brico NO sirve para dejar algo enchufado toda la noche. Habría que regular el amperaje de salida. Pa otra vez.
Este brico esta pensado para una salida de emergencia. Carga rápida del movil, del casco, etc. Lo que sea USB NO TIENE PROBLEMAS, incluso dejar enchufado el mp3 si vas escuchandolo, mientras tenga consumo no tiene que pasar nada.
Esta probado y funciona de maravilla. Con 4 ó 5 minutos de carga,el casco aguanta casi toda la mañana
Saludos y hasta un próximo tutorial. Que puede ser regular esta salida a unos 250 miliamperios y poder dejar el teléfono u otra cosa a cargar sin problemas.
